Komatsu XT430-3/XT430L-3

Eficiência com capacidade de nivelamento opcional

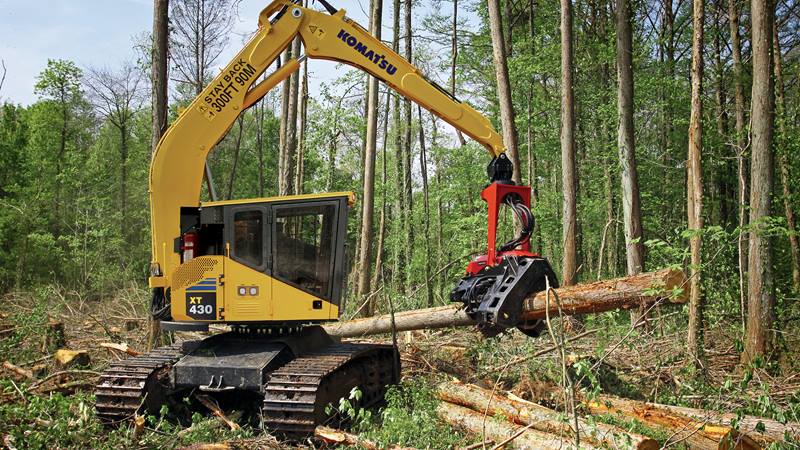

Komatsu XT430-3/XT430L-3

O Komatsu XT430-3 & XT430L-3 possuem uma cabine florestal moderna, um sistema de controle digital de última geração e ergonomia superior. Combinado com a alta capacidade de elevação, torque de giro potente e material rodante robusto da Komatsu, o XT430-3 & XT430L-3 proporcionam alta produtividade, confiabilidade e durabilidade.

Baixar folheto

Peso

Máquina base

XT430-3: 62,240 lbs (28.232 kg) XT430L-3: 64,460 lbs (29.239 kg)

Motor

Potência

Pico: 300 HP 224 kW @ 2.000 rpm Nominal: 280 HP 209 kW @ 2.200 rpm

Força de tração

61,775 lb (28.020 kg)

Torque de giro

58,400 lb-ft (79,1 kNm)

Características

Material rodante resistente

1) Rolamento de giro resistente e sistema de nivelamento de cabine em 4 direções opcional
2) Comando final Komatsu grande e potente
3) 9 roletes resistentes espaçados para suporte ótimo da esteira e distribuição de carga
4) Guia de esteira em aço de alta resistência (proteção de rocha)
5) Avançado alinhamento de esteira projetado pela Komatsu

Cabine florestal nova

1) Janela dianteira grande, do piso ao teto
2) Excelente ângulo de visão pelas grandes janelas laterais
3) Alça de porta baixa é fácil de alcançar
4) 11 lâmpadas de LED “branco brilhante” fornecem duas vezes mais iluminação
5) Teto inclinado aumenta o espaço livre e reduz o acúmulo de detritos
6) com certificação ROPS/FOPS/TOPS/FOG/OPS/WCB/Oregon OSHA
7) Altura de transporte de reboque menor que 4,42 m (14’6”)

Sala de comando com visão ampla da área de trabalho

1) Janela dianteira grande do piso ao teto sem obstrução
2) Ambas esteira visíveis quando sentado
3) Clarabóia larga e comprida não requer inclinação para a frente
4) Tela de LED com 7” IQAN-MD4 proporciona controle tipo “Central de Comando”
5) Sistema de controle climático pressurizado aquecedor/ar-condicionado/descongelante
6) Equipado com equipamentos padrão: Rádio estéreo AM/FM/Weather Band com entradas para iPod/MP3, 2 tomadas de 12 volts, suporte para celular, porta-copos, luz LED de domo, gancho móvel para casaco, garrafa térmica Stanley® e refrigerador isolado de lancheira



Manutenção conveniente e fácil

1) 3 robustas portas basculantes de serviço fornecem acesso fácil e completo
2) Mecanismos de lubrificação agrupados todos de fácil acesso
3) Capô da carroceria de fácil abertura proporciona acesso total, caixa de ferramentas e armazenamento
4) Suporte de peças de classe mundial Komatsu 24/7/365

Especificações

XT430-3

Visão geral

Komatsu XT430-3 technical drawing
Peso da máquina (sem complementos)

Máquina Base: XT430-3 - 62,240 lbs (28.232 kg), XT430L-3 - 64,460 lbs (29.239 kg)

Informação geral

Inclui lança feller buncher padrão, feller buncher braço de 4 barras com implemento de inclinação, 1/2 tanque de combustível, capacidade nominal de lubrificantes, refrigerante, operador e equipamento padrão. Acessório de corte não incluído.

Torque

Pico: 1000 lb-ft (1.356 Nm) @ 1.500 rpm

Modelo

Cummins QSC 8.3 Tier 3

Tipo

Refrigerado a água, 4-ciclos, injeção direta

Aspiração

Turbo e refrigeração do ar de carga

Nr. de cilíndros

em linha, 6 cilindros

Diâmetro interno

4.49" (114 mm)

Curso do pistão

5.31" (135 mm)

Cilindradas

505 in³ (8,3 litros)

Potência

Pico: 300 HP 224 kW @ 2.000 rpm / Nominal: 280 HP 209 kW @ 2.200 rpm

Refrigeração

Tipo de núcleo de alumínio lado a lado, refrigerante do motor e ar de carga

Bomba do implemento

Pistão de deslocamento variável. Fluxo Máximo - 91 gpm (344 litros/min)

Motor de giro

Pistão de eixo dobrado de deslocamento fixo

Refrigeração

Arrefecedor do pivotamento independente com ventilador controlado por termostato

Bomba de acionamento da esteira

2 Bombas de pistão de deslocamento variável. Fluxo máximo - 57 gpm (216 litros/min)

Bomba auxiliar

Dependente da escolha do sistema hidráulico: 45cc - 28 GPM (106 litros/min) / 71cc - 45 GPM (170 litros/min).

Motor de deslocamento

2 Bombas de pistão de deslocamento variável

Método de transmissão

Hidrostático, circuito fechado independente

Força de tração max.

61,775 lb (28.020 kg)

Velocidade de deslocamento máx. alta

3.0 mph (4,8 km/h)

Velocidade de deslocamento máx. baixa

1.6 mph / 2,6 km/h

Freio de estacionamento

Mecânico

Controle de direção

Pedais

Freio de serviço

Hidráulico

Alcance da Lança até o pino

Máximo: 21'5" (6.530 mm) / Mínimo: 7'6" (2.290 mm)

Faixa de corte

13'11" corte mínimo para corte máximo (sem complemento)

Informação geral

Projeto de alta qualidade, seção quadrada de aço de alta resistência. Lança feller buncher, feller buncher braço de 4 barras, projetado para serra de disco de alta velocidade com 20-22".

Em 10 pés (3,05 m)

24,250 lb (11.000 kg)

Em 15 pés (4,57 m)

18,200 lb (8.255 kg)

Em 20 pés (6,10 m)

11,500 lb (5.216 kg)

Alternador

75 amperes, 24V

Tipo

24V com principal desconectado

Luzes de trabalho

11 do tipo LED

Informação Geral

Sistema de Controle Digital IQAN-MD4

Tela

tela de toque colorida de LED com 7" (18 cm)

Informação geral

Equipamentos padrão e extra dependem do mercado e variam entre países. As especificações descrevem uma máquina possível, que é tanto padrão ou opcional. Os pesos declarados são baseados em uma máquina padrão.

Tipo

2 cilindros, 4 direções resistente **Somente no XT430L-3**

Frente

27° / 51%

Traseira

5° / 9%

Lado

20° / 38%

Máximo

21’ 5” (6.530 mm) Alcance da lança até o pino

Mínimo

7’ 6” (2.290 mm) Alcance da lança até o pino

Faixa

13’ 11” (4.240 mm) (corte mínimo para corte máximo)

Rotação

Rotação contínua

Rolamento

Rolamento 22 parafusos em fileira única, alta resistência

Método de transmissão

Hidrostático

Velocidade de giro

0 - 8,5 rpm

Torque de giro

58,400 lb-ft (79,..1 kNm)

Freio de giro

Hidráulico

Freio de estacionamento

Mecânico

Chassi

Estrutura central em caixa de alta resistência com fundo plano e baú de armazenamento.

Armação da esteira

Seção em caixa, aparafusada

Tipo da esteira

Graxa selada

Passo da esteira

8.5" (230 mm)

Nr. de sapatas/elos

XT430-3 - 47 de cada lado, XT430L-3 - 44 de cada lado

Roletes

9 de cada lado

Informação geral

Cabeçote feller Komatsu XA233-2, cabeçotes florestais Komatsu, serra de disco de alta velocidades de 20-22”. Verifique a disponibilidade através do revendedor local.

Material rodante

Comandos Finais: Komatsu com liberação de freios de esteira com óleo aplicado por molas, tensor de esteira hidráulico, Esteira - Komatsu com passo de 8,5” com graxa selada, 44 (XT430L) & 47 (XT430) elos por lado. Comando esteira: circuito fechado. Motores esteira - 2 velocidades VDPP automático com controle de velocidade variável. Roletes de esteira; 9 por lado. Sapatas: garra simples de 24” (600 mm) . Pedais de condução.

Proteções e coberturas

Silenciador com manta. Saia de detritos de borracha.

Motor e itens relacionados

Purificador de ar, tipo seco com pré-purificador de ar. Luz de serviço do compartimento do motor, Interface do sistema de monitoramento do motor, Ventoinha do motor: auto reversível com proteção, Separador de água de combustível, Radiador: jaqueta de núcleo de alumínio lado-a-lado e hidráulica.

Sistema elétrico

Alternador-75 ampères 24V, Baterias - 2 x 12V 950 AH, Chave geral de desligamento do sistema elétrico, Joystick elétrico / controles de pedal.

Bombas

Comando de esteira: 2 x VDPP, 57 GPM (216 litros/min). Implemento: 1 x VDPP, 91 gpm (344 litros/min).

Chassi

Largo: chassi florestal com bitola de 10'4" (3.140 mm) com compartimento de carga.

Hidráulicos

Sistema hidráulico com sensor de carga. Refrigerador de óleo hidráulico, auxiliar com ventilador com sensor de temperatura. Bomba de abastecimento de óleo hidráulico, 24 V. Bomba de vácuo do tanque hidráulico.

Ambiente do operador

Certificação ROPS / FOPS / TOPS / FOG / OPS / WCB / Oregon OSHA. Ar condicionado automático, aquecedor e desembaçador com pressurização e 6 aberturas ajustáveis. Tomadas de 2-12V. Suporte de telefone celular ajustável. Gancho revestido magnético e móvel. Porta-copos dobrável para baixo/para cima porta-copos. Caixa de manuais com tampa. Porta bloqueável. Refrigeraos de garrafa térmica e lancheira Stanley®. Ventilador. Domo de luz interior de LED. Rádio: estéreo AM/FM canal de previsão do tempo com conector de entrada iPod/MP3. Assento: Suspensão traseira ajustável, cinto de segurança retrátil de 3 ". Alarme de back-up.

Outros equipamentos padrão

Rotação Contínua. Manípulos Seguros de controle de aperto. Saídas de emergência: 3 - Janela dianteira, porta lateral e escotilha do telhado. Extintor de incêndio manual 10 lb. Painel de instrumentos com interruptores, luzes de advertência LED e botão de parada do motor. Rolamento do balanço: carreira única de 22 parafusos. Motor do balanço: 56 cc. Janelas: Policarbonato, Janela frontal de 1,25 "(32 mm), Janela esquerda e direita, 13 mm, Janela de clarabóia de 0,5" (13 mm), Janela traseira de 0,5 "(13 mm). 11 luzes de trabalho de LED

Braço

Feller buncher: 13'0" (3.960 mm) Reto c/defletor de árvore / Harvester: 13'8" (4.165 mm) não telescópico, 13'3" (4.038 mm) c/6’ (1.828 mm) Telescópico, 13'8" (6.477 mm) c/8’ (2.438 mm) Telescópico

Lança

14'2" (4.320 mm) comprimento padrão, 16'1" (4.902 mm) comprimento extendido

Hidráulico

Serra de disco de alta velocidade, Serra de sabre, Serra de sabre com inclinação lateral, Combinação serra de sabre/serra de disco de alta velocidade, Serra de disco intermitente, 4 cabeçotes/processadores florestais. Entre em contato com o revendedor local da Komatsu para obter mais informações.

Sapata de esteira

28" (700 mm) garra única, 28" (700 mm) garra dupla

Contrapeso

1682 lbs (762 kg), 2605 lbs (1.182 kg) ** somente XT430-3**

Outros equipamentos opcionais

Extinção de incêndio (pó seco automático), aquecedor de bloco 120 V, aquecedor de alívio de óleo de carga, pré-aquecedor de água e óleo hidráulico Espar®, refrigerador de óleo da bomba, bomba auxiliar de 71 cc, assento ventilado e aquecido KAB.
