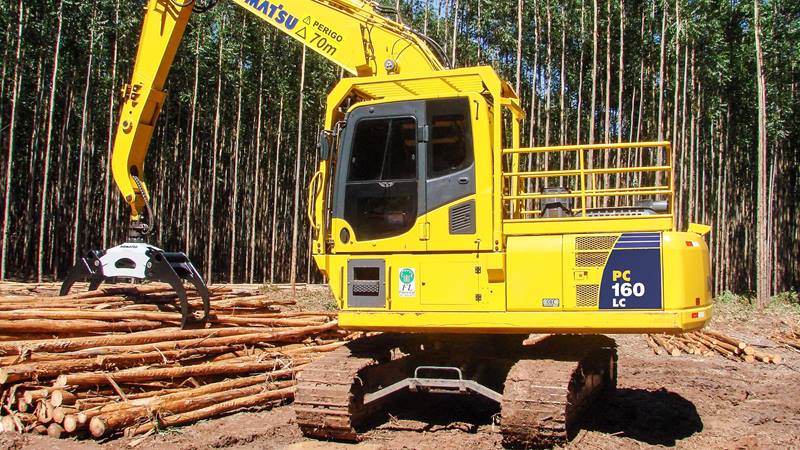

Komatsu PC160 Log Loader
Ágil e eficiente
Komatsu PC160 Log Loader
Desempenho e confiabilidade.
Peso
a partir de 17.000 kg
(sem garra)
Potência
90 kW (121 HP) @ 2.200 rpm
(SAE J1995)
Força de Tração
15.950 kg (156 kN)
Garras
G60HD ou G80HD
Especificações
PC160LL
Visão geral
Peso operacional
Informação geral
a partir de 17.000 kg (sem garra)
Comando final e freio
Controle direcional
por meio de duas alavancas com pedais
Método de transmissão
hidrostático
Força máxima na barra de tração
15.950 kg (156 kN)
Inclinação máx. de subida de rampas
70% (35º)
Velocidade máxima de deslocamento
5,5 km/h (alta), 3,4 km/h (baixa)
Freio de serviço
tipo trava hidráulica
Freio de estacionamento
freio a disco mecânico
Motor
Modelo
Komatsu SAA4D107E-1
Potência
90 kW (121 HP) @ 2.200 rpm (SAE J1995)
Tipo
4 tempos, arrefecido à água, injeção direta “Common Rail”
Aspiração
Turboalimentado, com pós-resfriador
Número de cilindros
4
Cilindrada
4,46 l
Sistema hidráulico
Informação geral
Sistema HydrauMind (Hydraulic Mechanical Intelligence New Design) de centro fechado, com sensor de carga e válvulas compensadoras de pressão. Bomba hidráulica principal de pistão, fluxo variável com função de acionamento dos circuitos da lança, braço, giro, deslocamento e cabeçote. Dois motores para deslocamento de pistão axial com freio de estacionamento e um motor para giro de pistão axial com freio de giro.
Tipo
Sistema Hydraumind de centro fechado dotado de válvulas sensoras de carga e válvulas compensadoras de pressão
Número de modos de operação
5
Tipo da bomba principal
Tipo pistão de deslocamento variável
Função da bomba principal
Acionamento dos circuitos da lança, do braço, do giro, do deslocamento e garra
Vazão máxima da bomba principal
312 l/m
Ajustes das válvulas de alívio, circuitos dos implementos
380 kgf/cm² (37,3 MPa)
Ajustes das válvulas de alívio, circuito piloto
33 kgf/cm² (3,2 MPa)
Ajustes das válvulas de alívio, circuito do giro
295 kgf/cm² (28,4 MPa)
Ajustes das válvulas de alívio, circuito de deslocamento
380 kgf/cm² (37,3 MPa)
Material rodante
Informação geral
Armação central em “X”, armação das esteiras com seção tipo caixa, esteiras vedadas, ajustadores hidráulicos da tensão das esteiras.
Roletes inferiores
7 (cada lado)
Roletes superiores
2 (cada lado)
Sapatas
44 (cada lado)
Cabine
Informação geral
Cabine com proteção superior extra e suspensão com amortecedor. Ar-condicionado distribuído, pára-brisa em Lexan 19 mm, banco ergométrico, joysticks de acionamento elétrico ou hidráulico.
Sistema de controle e informação
Informação geral
EMMS (Equipament Management Monitoring System) monitora o nível do óleo, a temperatura do sistema de refrigeração, carga da bateria, obstrução do ar, momento de troca de óleo e dos filtros, armazena informações de mal funcionamento, entre outros dados. Komtrax (Komatsu Tracking System), sistema de monitoramento remoto, via satélite e acesso aos dados via internet. As principais informações, entre outras são: localização por GPS, acompanhamento de horas trabalhadas, gerenciamento de dados de operação, bloqueio e desbloqueio remoto da maquina. MaxiHarvester, sistema de controle voltado especificamente para as funções florestais, disponível na versão harvester. De fácil utilização, da uma visão geral de todas as funções da maquina. O sistema contém diferentes níveis de corte transversal com funções que proporcionam fácil gerenciamento de dados de entrada e saída, impressão de produção e ajustes do cabeçote.
Garras
Informação geral
Komatsu G60HD, Komatsu G80HD
Sistema de giro
Redução do giro
por engrenagem planetária
Velocidade de giro
12,0 rpm
Lubrificação do círculo de giro
em banho de graxa
Torque de giro
4.331 kg•m (44,3 kNm)
Bloqueio de giro
a disco, mecânico
Capacidades de reabastecimento
Tanque de combustível
280 l
Tanque hidráulico
121 l
Equipamento padrão
Outros equipamentos
Alternador de 35 A, 24V. Placas antiderrapantes. Autodesacelerador. Sistema de pré-aquecimento automático do motor. Baterias de (65 Ah) /2 x 12 V. Válvula de retenção da lança. Contrapeso. Purificador de ar tipo seco com duplo elemento. Buzina elétrica. Válvula de retenção do braço. Motor Komatsu SAA4D107E-1. Ar condicionado automático. Sistema de prevenção do superaquecimento do motor. Sistema de monitoração EMMS. Estrutura de proteção do ventilador. Ajustadores hidráulicos das esteiras (em cada lado). Monitor de múltiplas funções em cores. Sistema de potência máxima. Sistema de controle hidráulico PPC. Tela à prova de pó para o radiador e o resfriador de óleo. Refletor traseiro. Espelhos retrovisores. Cabina ROPS. Proteção no topo da cabina (OPG nível 1). Cinto de segurança retrátil de 78 mm. Motor de partida de 4,5 kW/24 V x 1. Ventilador de sucção. Protetores guias das esteiras na seção central. Rolete inferior, 7 de cada lado. Sapatas de garra tripla de 600 ou 700 mm. Alarme sonoro de deslocamento. Faróis de trabalho halogênios (4 na lança, 3 na lateral, 4 no topo da cabina e 1 na frente). Sistema de seleção de modo de trabalho. KOMTRAX. Lança de 5.150 mm. Braço de 2.250 mm. Assento com suspensão. Câmera de visualização da traseira. Rádio AM/FM com CD player. Extintores contra incêndio manual. Pará brisa frontal em policarbonato 9,5mm. Cortina refletiva no para-brisa frontal. Proteções do motor. Ponteira de engate da garra. Tubulações hidráulicas para funções da garra. Central elétrica. Elevação da cabine em 600mm. Proteção da cabine. Grade de proteção no para-brisa frontal.
Equipamento opcional
Informação geral
Garra 0,60m². Garra 0,80m². Biela de fixação do rotator. Rotator Indexator GV17 ou IR10. Bomba de vácuo no circuito hidráulico. Chave geral. Faróis de trabalho em LED. Sistema de supressão a incêndio. Reservatório para água não potável – 20 litros. Proteções inferiores do chassi. Protetor de roletes inteiriços. Cortina refletiva em toda a cabine. Proteção dos cilindros de elevação da lança. Sistema de lubrificação centralizado automático.
